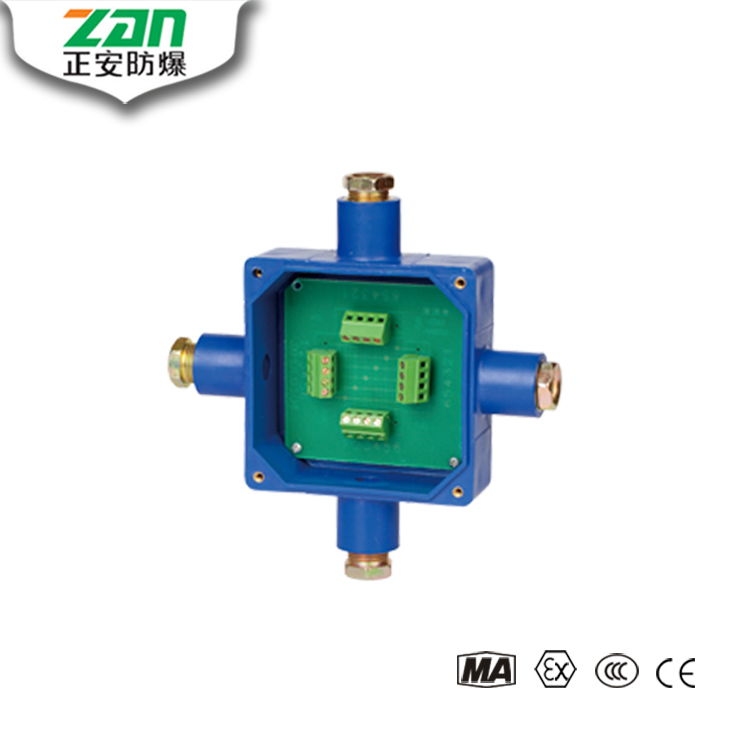

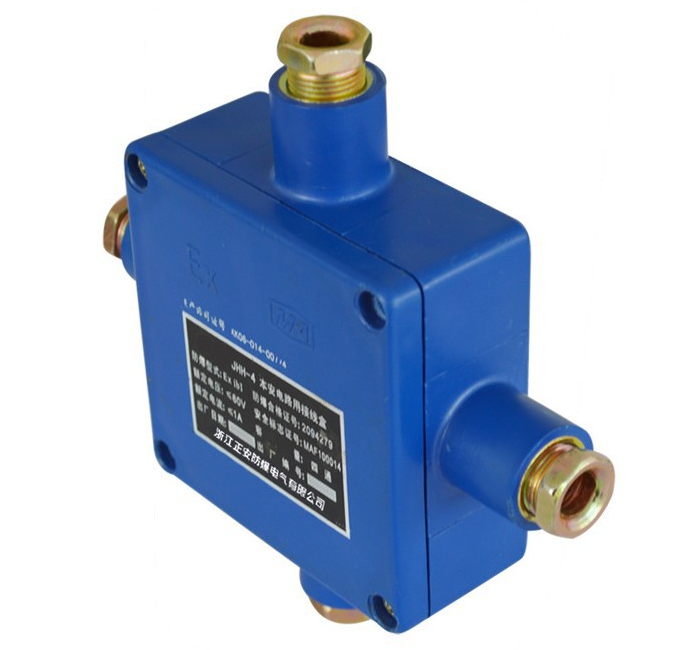

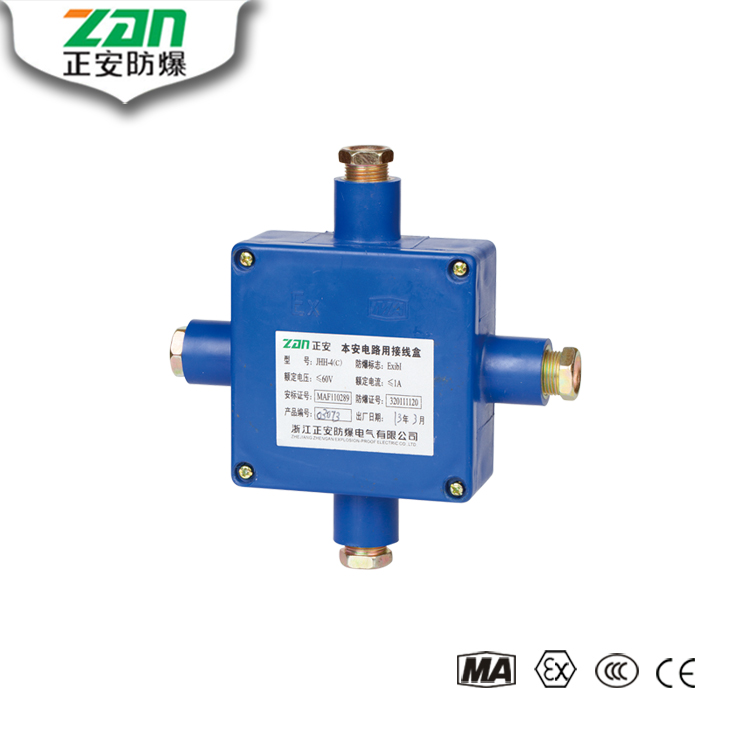

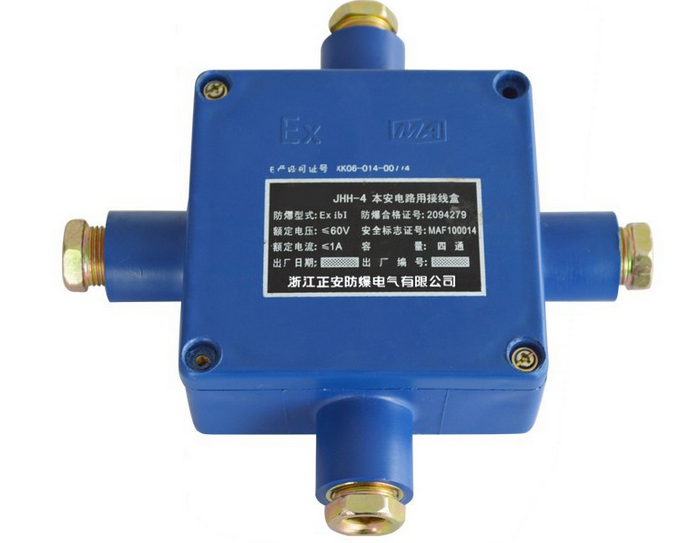

JHH-2、JHH-3、JHH-4型系列礦用本安電路用接線盒，系采用ABS注塑而成，具有重量輕，強度高，無銹蝕，接觸可靠等特點。
該系列分線盒適用于煤礦井下有瓦斯和煤塵爆炸危險的環境，作為電氣設備之間連接本質安全型電路的電纜分線盒接線用，該系列產品只能用于本安電路的連接。
項目 | JHH-4 |
額定電壓 | ≤60V |
額定電流 | ≤1A |
通道數量 | 4 |
接觸電阻 | ≤0.01Ω |
安全標準證號 | MAF110289 |
防爆合格證號 | 320111120 |
防爆型式 | Exibl |
外形尺寸 | 135×92×48mm |
重量 | 120g |
使用前的準備和檢查
1、使用前應檢查產品連接是否松動、脫落現象。
2、電源線與接線柱是否可靠固定，并保持規定的電氣間隙和爬電距離。
使用與操作方法

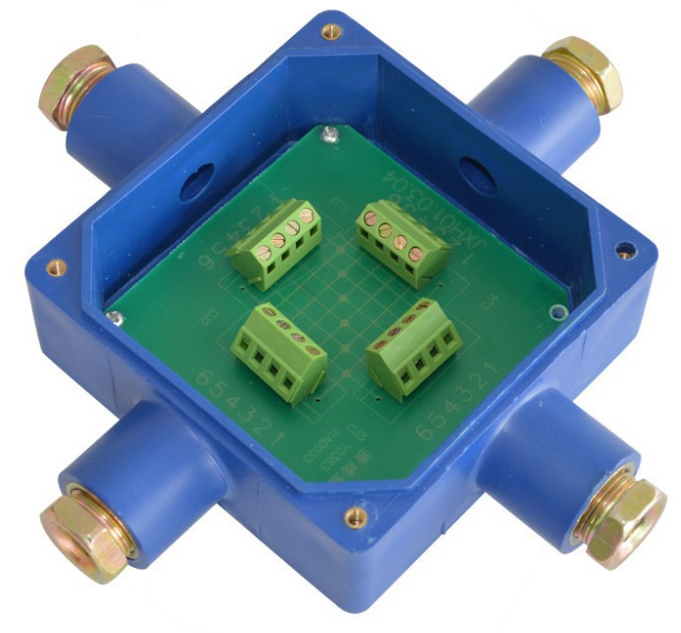

1、將電纜的一端削去電纜皮，露出芯線，芯線的長度要適宜，約有20mm左右的余量，按順序串上封口螺帽，鐵墊圈，橡膠墊圈，將電纜通過進線孔引入盒內然后用扳手將封口螺帽壓緊，壓緊程度為用人力不能拔脫為止。然后分別將芯線接于接線條上，用螺釘擰緊，蓋上盒蓋擰緊盒蓋螺釘。
2、通入的電源要與接線盒的實際使用電源相同，通電后即可正常工作。
本產品嚴格按照IS9001：2000國際質量管理體系標準進行質量控制，按照新國家防爆標準，設計生產，自購買之日起7年內，產品正常使用下出現任何
故障由本公司免費維修(光源電氣質保1年)。
